FORCES MAGNÉTIQUES - corrigé du TP


Mesures en courant continu

Rails de Laplace et/ou roue de Barlow

• En attende de données (vidéos ?) fournies par les étudiants


Balance de Cotton

• La portion active du circuit de la balance utilisée a pour longueur  𝓁=AC=20,5±0,5mm𝓁=AC=20\text{,}5±0\text{,}5 \:\mathrm{mm} .

• On mesure la masse d'équilibre pour différentes intensités du courant.

II  (A\mathrm{A}) 1,00±0,041\text{,}00±0\text{,}04
1,50±0,051\text{,}50±0\text{,}05
2,00±0,062\text{,}00±0\text{,}06
2,50±0,072\text{,}50±0\text{,}07
2,95±0,082\text{,}95±0\text{,}08
3,05±0,083\text{,}05±0\text{,}08
mm  (mg\mathrm{mg}) 25±325±3
30±430±4
43±543±5
53±653±6
61±761±7
64±764±7

◊ remarque : les masses utilisées étant de l'ordre de quelques dizaines de mg\mathrm{mg} seulement, un système à chainette plus ou moins déroulable est incorporé à la balance pour ajuster  mm  plus précisément.

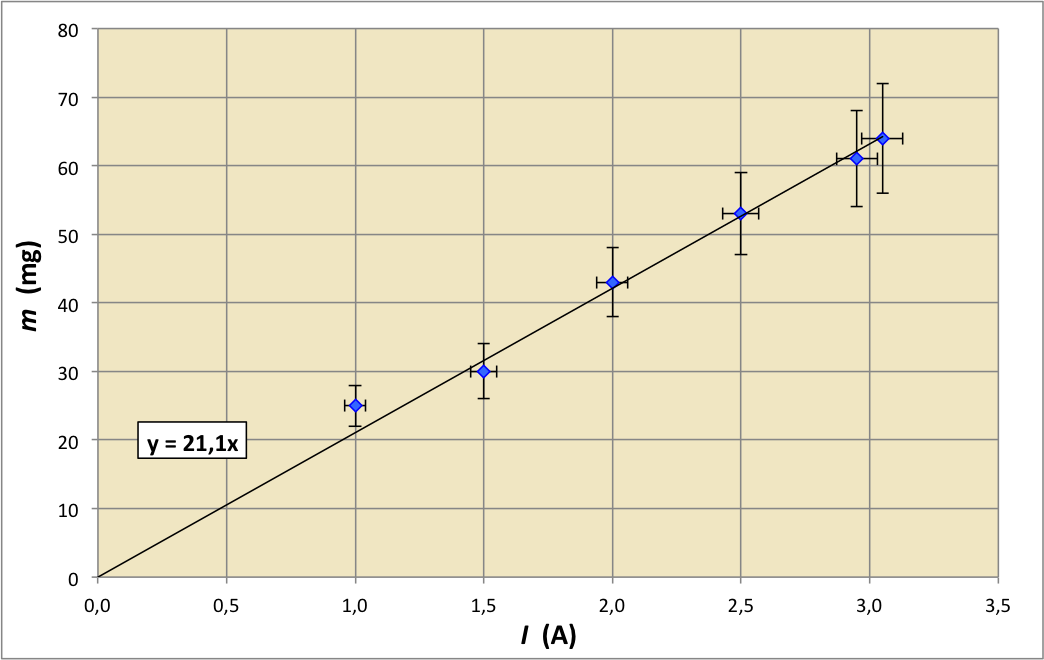

Laplace_corTP_Im/Cotton.png

• On vérifie la proportionnalité avec un coefficient :  mI=21,1±1,1mg.A1\displaystyle \frac{m}{I}=21\text{,}1±1\text{,}1 \:\mathrm{mg.A^{-1}}  ;  cela correspond à un champ magnétique :  B=mgI𝓁=10,1±0,7mT\displaystyle B=\frac{m \:g}{I \:𝓁}=10\text{,}1±0\text{,}7 \:\mathrm{mT} .

La mesure avec un teslamètre à sonde de Hall donne :  B=10±2mTB=10±2 \:\mathrm{mT}  tout à fait compatible (nettement plus rapide, mais moins précis).


Balance de torsion

• En attente de données fournies par les étudiants.


Champ tournant et moteur synchrone

Réalisation d'un champ tournant

• En attente de données fournies par les étudiants.


Utilisation pour un moteur synchrone

• En attente de données fournies par les étudiants.
