MF. II - VISCOSITÉ


Notion de viscosité

• Lorsque les différentes “couches” de fluide voisines ne circulent pas à la même vitesse, il peut se produire un transfert d'impulsion d'une couche à l'autre (la couche plus rapide tend à “entraîner” sa voisine).

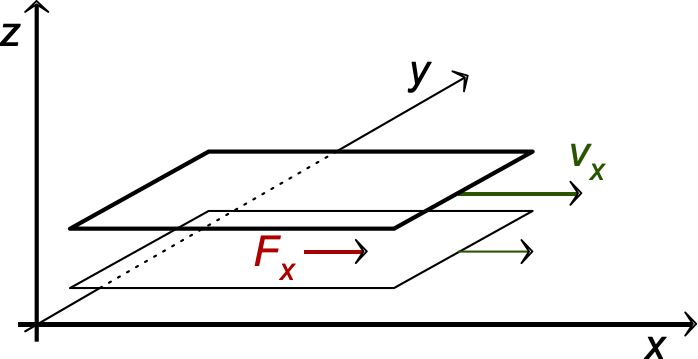

Pour décrire cela, on peut raisonner localement avec un repère cartésien OxyzOxyz ayant l'axe OxOx selon la vitesse au point considéré. La variation spatiale de la vitesse vxv_x peut être décrite par le gradient  dvxdz\displaystyle \frac{dv_x}{dz} .
viscosite_Im/viscosite.jpg

Le transfert d'impulsion par quantité de temps (force visqueuse) d'une couche plus rapide sur une voisine plus lente est proportionnel à la surface SS de contact entre couches et au gradient de vitesse :  Fx=ηSdvxdz\displaystyle F_x=η \:S \, \frac{dv_x}{dz} .  Le coefficient ηη est nommé “viscosité”.

L'unité de mesure de base est Pa.s \mathrm{Pa.s} ; elle est égale à l'ancienne unité poiseuille ( P𝓁\mathrm{P𝓁} ) mais cette dernière dénomination est obsolète.

◊ remarque : il existe aussi une “viscosité de dilatation” (dont l'effet est normal et s'ajoute aux forces pressantes) mais elle est presque toujours négligeable ; c'est encore une approximation acceptable pour les fluides comme du miel très visqueux ; cela doit toutefois être pris en compte pour les fluides typiquement “non newtoniens” comme les peintures.

Expression volumique

• Dans les conditions considérées, une tranche de fluide de surface dSdS entre  zz  et  z+dzz+dz  est soumise par ses voisines à :
[Fx](z+dz)−[Fx](z)=ηdS.([dvxdz](z+dz)−[dvxdz](z))=ηdSd2vxdz2dz \displaystyle [F_x ]_{(z+dz)}-[F_x]_{(z)}=η\:dS .\left(\left[\frac{dv_x}{dz}\right]_{(z+dz)}-\left[\frac{dv_x}{dz}\right]_{(z)} \right)=η \:dS \: \frac{d^2 v_x}{{dz}^2} \, dz .

Pour le volume  dV=dSdzdV=dS \:dz  cela peut être décrit par une force volumique :  fx=ηd2vxdz2\displaystyle f_x=η \: \frac{d^2 v_x}{{dz}^2}  et plus généralement avec le laplacien :  f→=η∆v→\overset{→}{f}=η \:∆\overset{→}{v} .

Équation de Navier-Stokes

• En présence de viscosité, l'équation d'Euler peut s'écrire sous la forme de Navier-Stokes :  ρdv→dt=−∇→p+η∆v→+δℱ→δV\displaystyle ρ\,\frac{d\overset{→}{v}}{dt}=-\overset{→}{∇} p+η\:∆\overset{→}{v}+\frac{δ\overset{→}{ℱ}}{δV}  (avec par exemple  δℱ→δV=ρg→\displaystyle \frac{δ\overset{→}{ℱ}}{δV}=ρ\:\overset{→}{g}  pour la pesanteur).

◊ remarque : avec un tenseur des contraintes  σij{σ}^{ij}  tel que la force surfacique totale soit  T→=±[𝛔]n→\overset{→}{T}=±\left[\mathbf{σ}\right] \:\overset{→}{n}  (où le signe est selon le sens du vecteur normal n→\overset{→}{n} ) on peut regrouper les termes de pression et de frottement visqueux.

Nombre de Reynolds

• Le “nombre de Reynolds” est une quantité sans dimension caractérisant le rapport entre l'énergie cinétique volumique du fluide et le travail de la force volumique visqueuse.

Soient 𝒱𝒱 la vitesse caractéristique du fluide et LL la dimension caractéristique du dispositif :  Re=ρ𝒱Lη=ρ𝒱2(η𝒱L2)L\displaystyle Re=\frac{ρ \:𝒱 \:L}{η}=\frac{ρ \:𝒱^2}{\left(η \frac{𝒱}{L^2} \right) \: L} .

Pour  Re≲1Re≲1  l'écoulement est normalement laminaire et pour  Re>2000Re>2000  il est turbulent.

◊ remarque : l'évolution est progressive : au delà de ≈ 10 apparaissent des décollements des lignes de courant faisant place à des tourbillons localisés (dans lesquels l'écoulement est laminaire) ; au delà de 100 il y a décollement des tourbillons qui deviennent mobiles (emportés par le courant) tout en restant organisés ; au delà de 1000 les turbulences deviennent de plus en plus chaotiques.

Exemple d’application : écoulement de Couette en rotation

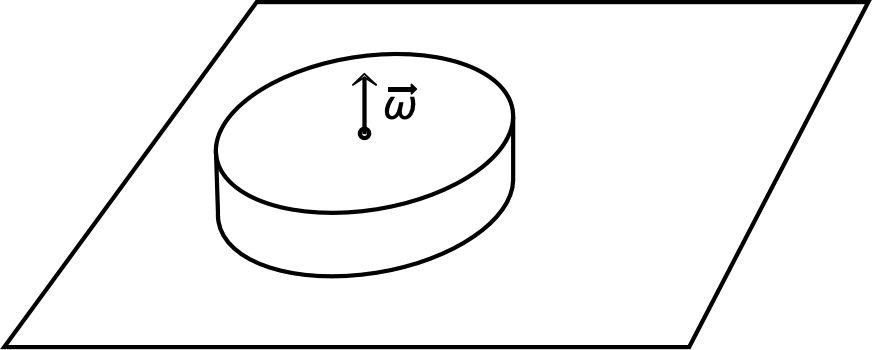

• Une plaque solide cylindrique, dont la base a un rayon RR , glisse sur un support horizontal avec une vitesse angulaire ω→\overset{→}{ω} constante. Pour éviter le frottement solide, une épaisseur hh de fluide lubrifiant de viscosité ηη est intercalée entre le solide et le support.
viscosite_Im/viscosite2.jpg

En considérant l'équilibre du fluide en régime laminaire permanent, on peut calculer la vitesse angulaire d'écoulement du fluide en fonction de la position (on néglige les “effets de bord”), avec  v→(r,θ,z)=vθ(r,z)u→θ(θ)\overset{→}{v}(r,θ,z)=v_θ (r,z) \;\overset{→}{u}_θ (θ) .

◊ remarque : on omet ici l'influence de la pesanteur ; sa prise en compte ne fait qu'ajouter indépendamment les termes correspondants.

• Une tranche de fluide de dimension  (dr;rdθ;dz)(dr \,; r \:dθ \;; dz)  subit une force visqueuse volumique :  f→=η∆v→\overset{→}{f}=η \:∆\overset{→}{v} .  Le plus simple consiste alors à utiliser la propriété :  ∆v→=∇→(∇→⋅v→)−∇→×(∇→×v→) ∆\overset{→}{v}=\overset{→}{∇}\left(\overset{→}{∇}⋅\overset{→}{v} \right)-\overset{→}{∇}×\left(\overset{→}{∇}×\overset{→}{v}\right) .

• En coordonnées cylindriques on obtient ici :
∇→⋅v→=1r∂vθ∂θ=0\displaystyle \overset{→}{∇}⋅\overset{→}{v}=\frac{1}{r} \frac{∂v_θ}{∂θ}=0  ;
∇→×v→=−∂vθ∂zu→r+φ(r)u→z\displaystyle \overset{→}{∇}×\overset{→}{v}=-\frac{∂v_θ}{∂z} \; \overset{→}{u}_r+φ(r) \; \overset{→}{u}_z  avec  φ(r)=1r∂∂r(rvθ)=vθr+∂vθ∂r\displaystyle φ(r)=\frac{1}{r} \frac{∂}{∂r} \left(r \:v_θ \right)=\frac{v_θ}{r}+\frac{∂v_θ}{∂r}  ;
∇→×(∇→×v→)=∇→×(−∂vθ∂zu→r+φ(r)u→z)=−∂2vθ∂z2u→θ−∂φ∂ru→θ\displaystyle \overset{→}{∇}×\left(\overset{→}{∇}×\overset{→}{v} \right)=\overset{→}{∇}×\left(-\frac{∂v_θ}{∂z} \: \overset{→}{u}_r+φ(r) \; \overset{→}{u}_z \right)=-\frac{∂^2 v_θ}{{∂z}^2} \: \overset{→}{u}_θ-\frac{∂φ}{∂r} \: \overset{→}{u}_θ  ;
f→=η∆v→=η.[∂2vθ∂z2+∂∂r(1r∂∂r(rvθ))]u→θ\displaystyle \overset{→}{f}=η \:∆\overset{→}{v}=η .\left[\frac{∂^2 v_θ}{{∂z}^2} +\frac{∂}{∂r} \left(\frac{1}{r} \frac{∂}{∂r} \left(r \:v_θ \right)\right)\right] \: \overset{→}{u}_θ .

La condition stationnaire impose la nullité du moment algébrique sur un anneau (dr,dz)(dr,dz) donc :  𝓂=rf=ηr.(∂2∂z2+∂2∂r2+1r∂∂r−1r2)v(r,z)=0\displaystyle 𝓂=r \:f =η \:r .\left(\frac{∂^2}{{∂z}^2} +\frac{∂^2}{{∂r}^2} +\frac{1}{r} \frac{∂}{∂r}-\frac{1}{r^2} \right)\:v(r,z)=0 .

• Une difficulté semble subsister à ce niveau puisque l'équation unique devrait résoudre une double variation. Toutefois les symétries du dispositif sont telles que les variations selon rr et zz sont indépendantes (toutes les tranches dzdz ont le même comportement vis à vis de rr ) :  v(r,z)=α(r)β(z)v(r,z)=α(r) \:β(z) .

Ceci permet une séparation des variables puisque les deux termes sont indépendants :  1βd2βdz2=−1α.(d2dr2+1rddr−1r2)α=λ=Cste\displaystyle \frac{1}{β} \, \frac{d^2 β}{{dz}^2} =-\frac{1}{α} .\left(\frac{d^2}{{dr}^2} +\frac{1}{r} \frac{d}{dr}-\frac{1}{r^2} \right)\:α=λ=Cste .

L'équation  d2βdz2−λβ=0\displaystyle \frac{d^2 β}{{dz}^2} -λ \:β=0  peut donner un sinus avec  λ<0λ<0  ou un sinus hyperbolique avec  λ>0λ>0  (la vitesse doit s'annuler pour  z=0z=0 )  mais c'est physiquement anormal car les tranches dzdz se comportent toutes de même. Il faut donc ne garder que la variation affine avec  λ=0λ=0 ,  ce qui est analogue au résultat obtenu pour un écoulement de Couette en mouvement rectiligne. Ainsi  β=zh\displaystyle β=\frac{z}{h}  à une constante multiplicative près, qu'on inclut dans αα .

L'équation  (d2dr2+1rddr−1r2)α=0\displaystyle \left(\frac{d^2}{{dr}^2} +\frac{1}{r} \frac{d}{dr}-\frac{1}{r^2} \right)\:α=0  donne alors le même résultat que sans variation en zz :
d2vdr2+ddr(αr)=0\displaystyle \frac{d^2 v}{{dr}^2} +\frac{d}{dr} \left(\frac{α}{r}\right)=0  ;   dαdr+αr=A\displaystyle \frac{dα}{dr}+\frac{α}{r}=A  (constante) ;  ddr(rα)=Ar\displaystyle \frac{d}{dr} (r \:α)=A \:r  ;
rα=12Ar2+Br \:α=\frac{1}{2} A \:r^2+B  ;  α(r)=12Ar+Brα(r)=\frac{1}{2} A \:r+{\displaystyle \frac{B}{r}} .

La vitesse devant s'annuler pour  r=0r=0  on obtient  B=0B=0  ;  elle doit donner  v=rωv=r \:ω  pour  z=h z=h  avec  β(h)=1β(h)=1  donc  12A=ω\frac{1}{2} A=ω .  Ainsi :  v(r,z)=zhωr\displaystyle v(r,z)=\frac{z}{h} ω \:r .

◊ remarque : ceci signifie que les tranches horizontales tournent simplement à la vitesse angulaire  ω′=zhω\displaystyle ω'=\frac{z}{h} ω .

• La force exercée sur une surface  dS=drrdθdS=dr \:r \:dθ  de la plaque en rotation est alors :  dFθ=−ηdSdvdz=−ηdrrdθrhω\displaystyle dF_θ=-η \:dS \, \frac{dv}{dz}=-η \:dr \:r \:dθ \, \frac{r}{h} ω  (ici dans le sens résistant) donnant au total un moment algébrique :  ℳ=−ηωh2π∫0Rr3dr=−πηω2hR4\displaystyle ℳ=-\frac{η \:ω}{h} \, 2π \;{\textstyle ∫_0^R \,r^3 \; dr}=-\frac{π \:η \:ω}{2 \,h} \, R^4  qui doit être compensé pour l'entretien du mouvement.

📖 exercices n° I, II, III, IV, V et VI.
